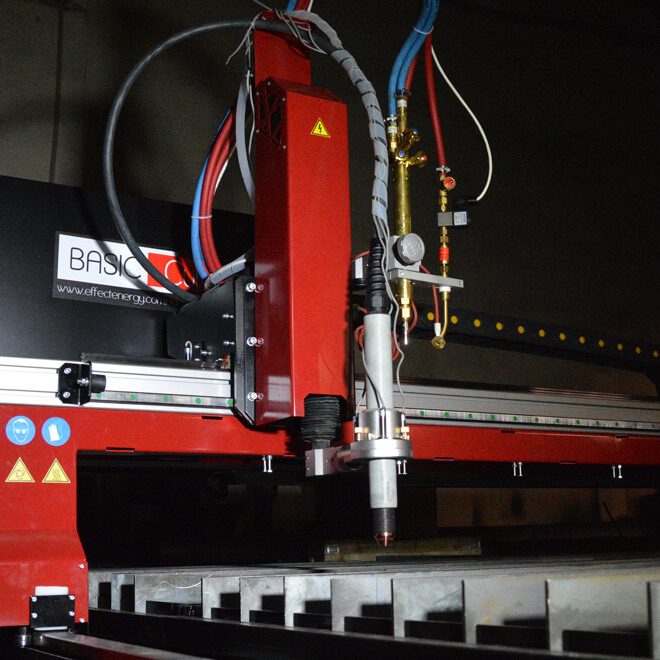

Верстати термічної різки BASIC CUT, фото 1

Верстати термічної різки BASIC CUT

Верстати термічної різки BASIC CUT, фото 2

BASIC CUT

Машина термічної різки металу

BASIC CUT – це поєднання простоти і ефективності. Дана серія включає промислові машини для виконання професійної термічної різки. Металеві листи різних розмірів і товщини зможуть бути розкроєними на даному обладнанні за рахунок його універсальності: велике робоче поле з можливістю нарощування, а також комбінування плазмової і кисневої різки.

Точне позиціонування та продуктивність верстатів ЧПУ термічної різки металу серії BASIC CUT забезпечується жорсткою конструкцією портального типу, точністю обробки всіх ключових вузлів та прецизійними лінійними направляючими. При потребі виконання різних завдань і різних видів різки металу (плазмової чи кисневої) можливе встановлення супорту під обидва типи різаків.

Верстати термічної різки BASIC CUT, фото 3

КОМБІНОВАНЕ РІЗАННЯ

Комбінація з двох типів різання, плазмового та газокисневого, робить даний тип верстата універсальним адже може забезпечити розкрій листового металу від 1 мм до 150мм. Такий тип конструкції є доволі зручним і економічно вигідним. Для високої якості та продуктивності верстата ми рекомендуємо використовувати для плазмового різання професійні апарати Hypertherm, а для газокисневого різання різак HARRIS.

СИСТЕМА КЕРУВАННЯ ЧПУ

Керування верстатом BASIC CUT здійснюється на моніторі розміром 19 за допомогою програми Mach4 (США). Завдяки своїй простоті та універсальності ця програма уже багато років користується популярністю в усьому світі. Гнучкий інтерфейс дає можливість налаштувати її індивідуально під потреби кожного клієнта, щоб робота з нею була максимально зручна та комфортна. Контролер ТНС забезпечує автоматичне керування висотою, що гарантує постійну висоту між плазмотроном та листом металу і забезпечує ідеальну якість різу та тривалий термін експлуатації розхідних матеріалів.

Верстати термічної різки BASIC CUT, фото 4
Верстати термічної різки BASIC CUT, фото 5

КОМПЛЕКТУЮЧІ

Хороші та якісні комплектуючі є одним з ключових факторів для виготовлення надійного обладнання. Завдячуючи багаторічному досвіду нам вдалось підібрати оптимальну комплектацію для наших верстатів, щоб забезпечити їм тривалу та надійну роботу. Полегшена портальна балка за допомогою верстатного профілю ITEM (Німеччина), забезпечує верстат кращими динамічними властивостями. Лінійні напрямні HIWIN (Тайвань) є запорукою тривалої роботи верстата. Зубчата рейка Meccar (Італія) чи YYC (Тайвань) забезпечують високу точність позиціонування верстата. Гібридні або серводвигуни з планетарними редукторами завжди забезпечать швидкий та плавний рух верстата, що дасть високу продуктивність та якість різання.

ГАЗОКИСНЕВА РІЗКА

Керування газокисневою різкою відбувається за допомогою газової консолі яка комплектується мережевими редукторами HARRIS. Для якісної та надійної роботи верстата пропонуємо комплектувати його газовим різаком того ж виробника.

Верстати термічної різки BASIC CUT, фото 6

Технічні характеристики
та комплектація

icon_spec
Характеристика BASIC CUT
Управління (ЧПУ) Mach(США)
К-сть осей 3
К-сть супортів (вісь Z) 1
Довжина оброблюваного листа 2000-12000 мм
Ширина оброблюваного листа 1500-2500 мм
Товщина оброблюваного листа залежить від типу і потужності системи різання
Привід серводвигун / кроковий зі зворотнім зв’язком / планетарний редуктор / кроковий двигун і зубчата рейка
Поперечні направляючі рельсові (HIWIN, Тайвань-Німеччина)
Поздовжні направляючі фрезеровані рельсові шляхи
Швидкість переміщень до 12 м/хв
Точність позиціонування до 0,1 мм/1м
Контроль висоти різака автоматичний та ручний
Запалювання полум’я на газовому різаку автоматичне
Газова панель керування комплектується редукторами HARRYS (США)
Система плазмової різки* Hypertherm Powermax, MAXPRO (США) або інша
Газовий різак* HARRIS (США) або інший
Стіл для розкрою листа* роздільно із станиною;
вбудована секційна витяжна система

* не входить в базову комплектацію верстата.

Вартість верстата від 339 000 грн. (з ПДВ)
price
icon-1 icon-2
icon-3 icon-4
icon-5 icon-6
icon-7 icon-8

ГАЛУЗІ ТА СФЕРИ ВИКОРИСТАННЯ

Сучасні системи термічної різки широко використовуються на таких виробництвах як машинобудування, суднобудування, виготовлення військової техніки, виготовлення сільськогосподарської техніки, виготовлення елементів під будівельні металоконструкції, металобази.

ОСОБЛИВОСТІ

  • Висока продуктивність роботи та точність різки, тривалий термін експлуатації.
  • Комбінована технологія різки: газокиснева/плазмова, за допомогою одного супорту.
  • Полегшена портальна балка за допомогою верстатного профілю ITEM (Німеччина), забезпечує верстат кращими динамічними властивостями.
  • Torch Protect – система захисту плазмотрону від зіткнень.
  • Широкий спектр налаштувань процесу дозволяє отримати високу якість різки.
  • Контролер ТНС забезпечує автоматичне керування висотою, що гарантує постійну висоту між плазмотроном та листом металу і забезпечує ідеальну якість різу та тривалий термін експлуатації розхідних матеріалів
  • Автоматичне запалювання полум’я на газокисневому різаку.
  • Простий та інтуїтивно зрозумілий інтерфейс програми  керування для зручності роботи оператора.
  • Електрошафа з ЧПУ розташована на портальній балці, тому вона не піддається впливу тепла та має зручний доступ для технічного обслуговування.
